一、请分析某110kV变电站电气主接线图，回答问题：

1.共有几个电压等级？各电压等级的主接线形式是什么？选择依据是什么？还可以选择什么主接线方式？

2. 该设计中主变的容量和台数是如何确定的？主变的相数、绕组数、接线组别、调压方式是什么？

3. 请指出图中哪些地方配置了断路器、隔离开关、电流互感器、电压互感器和避雷器，并说明各设备的配置依据（注明课本和规程规范中的出处，哪个设备，哪一条出处）。

4. 各电压等级配电装置是什么类型？有哪些间隔？

5. 母线、断路器、隔离开关、电流互感器、电压互感器的类型有哪些？设备是如何选型的？短路计算点如何选择？

母线：110kV钢芯铝绞线；35kV铜母线TMY100x10截面积100x10；10kV为2xTMY125x10双条铜母线；

断路器：110kV六氟化硫断路器LW36-126(W)/2000A-40kA；35kV、10kV为真空断路器；

隔离开关：110kV侧GW4A-126/2000A-40kA单接地和双接地

电流互感器：110kV线路采用LVB-110W3 2x600/1A油浸式，额定一次电流2x600A，额定二次电流1A；

电压互感器：110kV-220kV为电容式或电磁式，为避免铁磁谐振，以电容式为主，图中母线TV和线路TV均为电容式。线路PT型号TYD110/√3-0.01；35kV和10kV为电磁式电压互感器。

选型：

（1）母线：按发热或经济电流密度选择；进行动稳定、热稳定校验

以10kV母线选择和热稳定校验为例：设环境温度45℃，短路计算时间为1.1s

查表9.1得，导体正常最高允许温度70℃，实际温度45℃时的温度修正系数为0.74，

查表

（2）断路器：按额定电压、额定电流、额定短路开断电流、额定关合电流选择；进行动稳定、热稳定校验

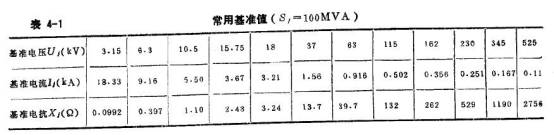

以变压器110kV侧出口断路器为例，设电源S1的110kV母线三相短路电流31.5kA，L1为20km；电源S2的110kV母线三相短路电流25，L2为25km；线路电抗0.35Ω/km。短路计算时间为4.2s。

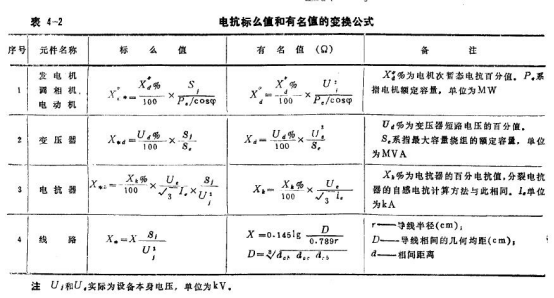

短路电流计算：系统等效电路如下图

，选额定短路开断电流为40kA断路器。

热稳定校验：，短路计算时间＞1s，不考虑非周期分量发热，

断路器的4s热稳定电流为40kA，＞

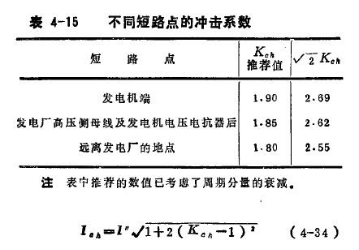

额定峰值耐受电流为100kA＞33.4kA

断路器综合参数见下表：

（3）隔离开关：按额定电压、额定电流、形式种类选；进行动稳定、热稳定校验。

以110kV母线隔离开关为例，根据数值，选取额定电流为2000A

热稳定校验：短时耐受电流40kA，＞

（4）电流互感器：按一次额定电压、额定电流选，按准确及和二次负荷选；动稳定、热稳定校验

（5）电压互感器：按一次电压选，按二次绕组和电压选，按准确级和二次容量选；不校验动热稳定。

二、分析110kV间隔断面图，回答问题：

1. 根据课本表7.2找出配电装置对应的安全净距A、B、C、D值。
