一、填空题
1.根据一次能源的不同，发电厂可以分为 、 、 和 等。
2.火力发电厂的能量转换过程为 。
3.水力发电厂的能量转换过程为 。
4.通常把生产、变换、输送、分配和使用电能是设备称为 。
5.根据电气主接线的要求，由开关电器、母线、保护和测量设备以及必要的辅助设备和建筑物组成的整体即为_________。
6.开关电器按照电压等级分类，可以分为 和 两类。按安装地点分为： 和 两类。
7.对一次设备进行监察、测量、控制、保护、调节的辅助设备，称为 。
8.新能源发电包括 、 、
和地热发电、生物质能发电和磁流体发电。
9.高压断路器按所采用的灭弧介质可以分为： 、 、 和 。
10.电流互感器产生电流误差和相位差的根本原因是由于电磁式电流互感器存在着 。
11._________起汇集和分配电能的作用。
12.目前电力系统广泛使用的电压互感器，按其工作原理可分为电磁式、电容分压式和电子式三种，电压等级为220kV及以下时采用 ，220kV及以上时多采用 , 的电压等级也已达到500kV。
13.当线路停电检修时，必须将线路隔离开关线路侧的__________合上。
14. 根据负荷大小，合理地控制投入 功率的补偿容量，使变电所与系统交换的无功功率 ，可使高压网络的电压损耗和功率损耗降为最小。
15. 一台半断路器的双母线接线，当有8回进出线时，无设备检修时，出现母线侧断路器故障时，停电的回路数为 。
16.交流电弧的熄灭条件是（ ）。
17.高压厂用电的电压等级有3KV、（ ）和（ ）。
18.电压互感器正常工作状态接近于（ ）。
19.断路器的操动机构可分为： 、 、 、 、 等。
20.SF6断路器使用六氟化硫作为 和 。
21.开关柜KYN28的含义是 。
22.在发电厂和变电所中，用于向电力系统或用户输送功率的变压器称为 。
23.桥形接线有内桥和外桥两种接线方式， 接线适用于线路短，检修、操作及故障机会均较少，而变压器按照经济运行的要求需要经常进行切换的场合。
24.ZN28—10/1250的含义是 。
25.电压互感器的二次电压规定为( )，电流互感器的二次电流规定为( )。
26.GN19-10/400的含义是 。
27.根据电气设备和母线的布置高度，屋外配电装置分为_______、_________、 三种形式。
28.电弧熄灭的主要措施： 、 、 和 等。
29.断路器和隔离开关的操作顺序是：接通电路时，应先合 ，后合 ；断开电路时，应先断开 ，后拉开 。
30.一台半断路器接线中，两个回路之间的断路器称作 。
31.备用电源的设置方式 和 两种。在大中型火力发电厂中，普遍采用 方式。
32.交流不停电电源切换过程中，供电的中断时间不能大于 。
33.配电装置按照其组装方式分为 配电装置和 配电装置。
34.高压断路器的作用是： 。
35.屋内配电装置电抗器的布置可以采用垂直布置，布置时应将（ ）相放在上下两相中间
36.消弧线圈常用的补偿方式为 。
37.中性点直接接地系统，当发生单相接地故障时，中性点对地电压为 。
38.除了配电装置的汇流母线及断续运行或长度在20米以下的母线外，一般均应按 选择导体的截面，这样可使年计算费用最低。
39.按照有关规定，导体的正常最高允许温度一般不超过 ℃。
40.交流电弧的熄灭条件是： 弧隙间介质介电强度____________弧隙恢复电压。
二、单项选择题
1．负荷开关可以开断和关合（ ）和小于一定倍数（通常3~4倍）的过载电流。
A．负荷电流 B．短路电流
C．放电电流 D．冲击电流
2．采用旁路母线的目的是为了便于（ ）
A．母线断路器检修 B．母线检修
C．进出线回路断路器检修 D．母线隔离开关检修
3．内桥接线具有的特点为（ ）
A．变压器不经常切换，线路长，故障率高
B．变压器经常切换，线路短，故障率低
4．如果要求任意组母线发生短路故障均不会影响各支路供电，则应选择（ ）
A．双母线
B．双母线分段带旁路
C．一台半断路器接线
D．多角形接线
5.互感器是一种特殊的( )。
A.变压器 B.断路器 C.隔离开关D.避雷器
6．三相三柱式电压互感器可以用来测量（ ）
A．线电压 B．相电压
C．零序电压 D．负序电压
7.发电厂的厂用电电压等级，一般分为( )两级。
A.380V和220V B.6KV和10KV C.高压和低压
8．母线着色为（ ）
A．A相刷黄色 B相刷绿色 C相刷红色
B．A相刷黄色 B相刷红色 C相刷绿色
C．C相刷红色 B相刷黄色 A相刷绿色
D．A相刷绿色 B相刷红色 C相刷黄色
9．双母线接线采用双母线同时运行时，它具有单母线分段接线的特点，（ ）
A．但双母线接线具有更大的运行灵活性
B．但单母线分段接线具有更大的运行灵活性
C．并且两者的设备数量一样
D．双母线接线与单母线分段接线是等效的
10.电流互感器分为测量用电流互感器和（ ）用电流互感器。
A.实验B.保护C.跳闸D.运行
11.电压互感器二次回路允许有（ ）接地点。
A.—个B.两个C.三个D.多个
12.( )是将高压系统中的电流或低压系统中的大电流改变为低压的标准小电流（5A或1A)，供测量仪表、继电保护自动装置、 计算机监控系统用。
A.电流互感器 B.断路器
C.隔离开关 D.避雷器
三、判断对错
1. 隔离开关不允许带负荷操作。（ ）
2. 断路器在合闸时，触头的接触电阻越大越好。（ ）
3．正常工作时，电流互感器和电压互感器的二次侧可以互相连接。（ ）
4．电流互感器二次回路不允许开路，电压互感器的二次回路可以短路。（ ）
5．用隔离开关可以拉合无故障时的电压互感器和避雷器回路。（ ）
6．电压互感器的二次回路必须接地。（ ）
7．当短路电流通过电气设备时，将产生电动力效应和热效应。（ ）
8. 高压负荷开关可以断开短路电流。（ ）
9. 高压熔断器在电路中既起保护作用，又能起到控制作用。（ ）
10．额定电压为35kV的系统，电气设备的最高工作电压为40.5KV。（ ）。
11. 用电设备的额定电压与电力网的额定电压相等。（ ）
12.负荷开关具有简单的灭弧装置、能开断和关合额定负荷电流。（ ）
13. 断路器的操动机构具有完成合闸操作、保持合闸、分闸操作等功能。（ ）
14. 高压断路器既能开断负荷电流又能开断短路电流。（ ）
15.真空断路器由于动触头在真空管中动作因此无需灭弧 。（ ）
16. 电流互感器二次绕组可以接熔断器。（ ）
17. 运行中的电压互感器二次绕组严禁短路。（ ）
18.屋内配电装置的安装形式一般有：装配式、成套式两种。（ ）
19. 外桥接线适用于变压器需要经常切换的发电厂。（ ）
四、解释下面基本概念
1.安全净距
2.电气主接线图
3.配电装置
4.电气一次设备
5.电气触头
五、简答题
1．高压隔离开关的作用？
2．“五防”型高压开关柜中的“五防”指的是什么？
3.互感器的作用是什么？
六、分析题

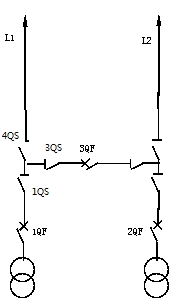

1.如图所示为外桥接线，若L1线路要检修，试写出倒闸操作步骤。
2.画图题
（1）画出变电站的“电压互感器及避雷器间隔”接线图
（2）画出单母线分段接线中“分断间隔”接线图
3.如图所示为双母线接线，若工作母线需要检修，以备用母线代替工作母线工作。试写出倒闸操作步骤。
