河北水利电力学院

《发电厂变电站电气部分》

课程设计任务书

专业班级：

课程编码：

周数：    1         学分：1.0

编写院部：     电力工程系

编写人：

审核人：

审批人：

2022年11月28日

发电厂变电站电气部分课程设计

一、课程设计的目的

通过课程设计进一步巩固课程知识，提高学生收集资料、分析资料、分析计算能力，培养学生利用所学知识解决实际工程问题的能力，提高学生独立思考的能力，要求学生能根据给定的原始资料对中小型电站进行主接线进行初步设计，撰写工程设计计算说明书并绘制完整的主接线图，为今后的毕业设计与实际工作打下坚实基础。

二、原始资料

1.工程概况

某县开发区地方工业、民营企业、农业、居民及村民用电负荷最大达到45000kW，为提高电能质量，更好地满足该地方经济发展和人民生活水平提高的需要,拟新建110kV变电站一座，供电电压为110/35/10kV。

2.该变电站共有两路进线，来自220kV变电站，该站110kV母线的短路电流。35kV侧共6路出线，10kV侧共14路出线，采用电容器补偿。

2.主变压器组及台数

变电站建设规模为2×40000kVA。变压器型号为SFSZ7-40000/110型三相三绕组油浸风冷有载调压、中性点半绝缘变压器，电压分接头选用为110kV±8×1.36%/38.5kV±2×2.5%/10.5kV,连接为YNyn0d11,短路阻抗电压为=10.5%,=17.5%,=6.5%。

3. 环境条件

所在地区地势平坦，平均海拔高度低于100米，该地区气候平均气温17摄氏度，最高气温39摄氏度，最低气温-5摄氏度。

4.电气主接线图如图所示。

三、设计任务及步骤

设计应根据设计任务书以及国家的有关政策和各专业的设计技术规程、规定进行。

1.分析给出的主接线方式是否合理，给出分析依据，并确定合理的主接线形式。

2.确定短路点并完成短路电流计算。

3.进行主接线设备配置，选择和校验所需的电气设备。

4.确定110kV、35kV、10kV各侧配电装置型式，对屋内配电装置确定开关柜的个数。

5.绘制完整的主接线图。

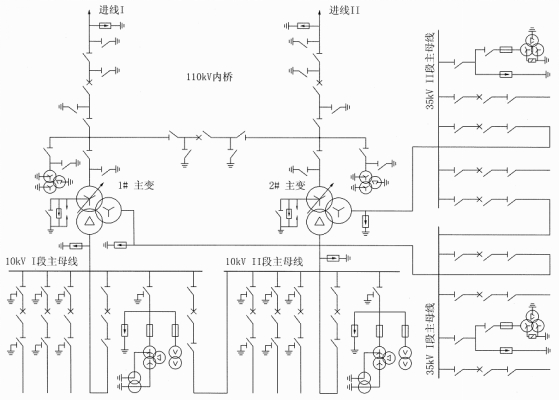

         图1  110/35/10kV变电站电气主接线图

四、设计成果具体要求

1.设计说明书计算书一份。

设计说明书计算书应按设计内容，分章、节、项写出设计的依据、条件、过程、方法、结果，计算方法、计算过程和计算结果，作为成果数据的要编制设备材料表以便查用。设计计算部分：主接线分析、设备配置、短路电流计算、设备选择和校验计算等，并提交设备选择表。

2.变电站电气主接线图一张（标注设备型号）。

五、参考文献

1、电力系统课程设计参考资料  华北电力大学  梁志瑞  编

2、《GB50060-2011》35-110kV变电站设计规范。

3、《DL/T5222-2005》导体和电器选择设计技术规定。

4、电力工程专业毕业设计指南。电力系统分册.中国水利水电出版  陈跃.

5、变电设备合理选择与运行检修。机械工业出版社，狄富清。

6、电力工程电气设备手册 电气一次部分    西北电力设计院编

7、工厂常用电气设备手册（上、下册）     水利电力出版社

8、电气工程设计. 第一版.北京. 机械工业出版社.2002   志溪。

9、《电力系统分析》，穆钢主编，北京：机械工业出版社，2022

10.《电力系统分析》 (上、下) （第四版），何仰赞主编，武汉：华中科技大学出版社，2016

11、电类专业毕业设计指导.机械工业出版社   张华

六、设计时间

一周
